      產品中心

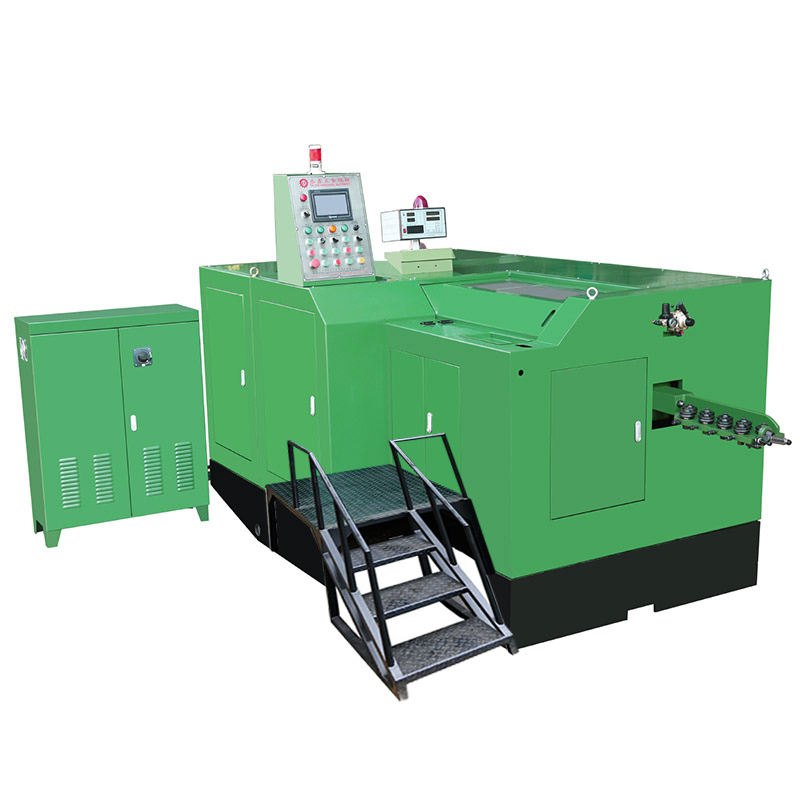

      四模四沖冷鐓機

      機型:TX-7B4S
      可制外徑:1.5-7mm
      可制長度:10-65mm
      剪斷直徑:7mm
      剪斷長度:83mm
      主模通出行程:74mm
      沖模倒打通出行程:15mm
      主模尺寸:Φ46*100mm
      沖模尺寸:Φ31*80mm
      剪模尺寸:Φ22*40mm
      電機功率:7.5kw
      產量:90-110件/分鐘
      機臺重量:4500kg

      咨詢熱線:

      13925896916
      產品詳情

      四模四沖冷鐓機結構



      四模四沖冷鐓機結構圖


      機芯


      四模四沖冷鐓機成型圖

      機芯




      四模四沖冷鐓機特點

      1、四模四沖多沖程螺絲冷鐓機,采用空壓離合器煞車,起動電流較小,可做寸動運轉,單沖程運轉及連續運轉等,減少試車時間,除寸動運轉外,機器運轉停止均能使主滑臺在最后位置停車,以利於最大操作空間。

      2、本系列全部采用變頻器,以做無段變速之用。
      3、本系列主要的機件,尤其是機臺本體和主滑臺於鑄造后,都經過退火處理以消除殘留應力,防止日后之機器變形,保持長久之精密度。
      4、送料系統,采用空壓缸壓線系統,可調整空氣壓力,以利不同材質及線徑大小,送料爪於回程時均能揚起減少損耗,送料時采無時間限制開關,不會有送料不正?,F象發生,以利試車,送料短寸異常時能自動揚起停止送料,送料輪裝有防逆轉裝置,防止線材后退。
      5、切斷系統,切刀板采用全周式,剪斷面整齊,而且與材料徑垂直,切刀滑板采對正切刀桿中心,切斷施力點完美確實,增加切料端部的穩定性,切刀板位置不需要用墊片既可調整,調整方式簡單確實。
      6、后通出系統,采用搖臂式通出系統,通出凸輪采行程可調整式,最后一??筛鼡Q為六角整頭凸輪,凸輪板經由CNC中心切削加工機精準加工完成,動作圓滑,通出頂點確實穩定。
      7、前通出系統,沖模通出系統,通出凸輪板經由電腦精密設計,可使前通出桿通出動作時與主滑臺后退動作同步,使工件完美留在主模內,免于被沖模帶出無法進行下一個工序,本系統四組沖模都可以做通出動作,以主模數做獨立調整。
      8、挾持系統,挾座凸輪采取電腦精密計算,由CNC數值加工機切削而成的共輒凸輪,材質采用軸承鋼,正?;療崽幚砗蠹庸?,經高周波熱處理,保證硬度:HRC58°~61°,挾座滑板傳送時保持無間隙動作,減少機臺運轉時的負荷,增加機臺使用壽命,挾座滑板及挾座滑軌表面經高周波熱處理,再由精密成型研磨加工,挾座滑軌可調整至精密配合,使挾持工件穩定確實,增加其運轉時的壽命,調整挾臂中心位置方法簡單確實,挾座翻起使用電動減速馬達(HH一84以上)。





      四模四沖冷鐓機參數





      四模四沖冷鐓機生產成品


      此機器可生產各種特殊形狀的緊固件









      四模四沖冷鐓機生產

      用于制造螺栓、螺母、鐵釘、鉚釘和鋼球等零件,普通螺釘,內外六角頭螺釘,六角頭帶墊螺釘,臺階及零件,多級臺階釘及零件,大頭短桿釘及零件等非標異形件冷鐓制品。

      四模四沖冷鐓機價格

      四模四沖冷鐓機多少錢,價格大概是在290000-700000元之間,還根據配件和模具來決定具體四模四沖冷鐓機多少錢一臺。

      四模四沖冷鐓機有什么型號

      泰吉鑫生產的四模四沖冷鐓機有7B4S、13B4S型號區別;

      四模四沖冷鐓機原理

      用冷鐓加工方式生產制造標準件、聯接件(如地腳螺栓、螺帽、螺絲、螺栓等)用的鋼稱之為冷鐓鋼,別名鉚螺鋼。一般 應用的有熱處理型碳素鋼],冷鐓是在常溫狀態運用金屬材料塑性變形成形的。選用四模四沖冷鐓機冷鐓加工工藝生產制造標準件,不僅高效率、性價比高,并且用材省、低成本??墒抢溏吋庸すに噷υ系钠焚|規定較高。選用冷拉銅,鋁絲,細鐵絲等全自動冷鐓,是生產制造抽心鋁螺栓,半空中心鐵螺栓的專業設備。該設備的所有構造從調直,選材,激光切割二次成形至落料所有全自動開展,具備成形規范平穩,生產加工種類多等優勢。

      四模四沖冷鐓機采用張閉式夾鉗傳送工件,挾鉗系統可以翻轉或平移,利于成型工藝安排。配備變頻調速裝置,可在一定范圍內無極調速。配備故障檢出器及安全保護裝置,設備故障時自動停機,給予設備和工模具較大保護。送料箱安裝止推裝置,提高送料精度。潤滑系統油路設計簡有效,在保證循環過濾的基礎上能有效起到保護沖棒和工件的作用。

      四模四沖冷鐓機特點

      1、曲軸與機體、沖擊連桿的連接均采用高耐磨合金銅瓦連接,承載力大,使用壽命長,維修成本低。
      2、機體采用添加合金的球鐵500鑄造而成,抗拉強度高,耐磨性好。
      3、采用二級齒輪傳動系統,傳動效率高,傳動力矩大。
      4、配備氣動離合剎車器,降低電機功率能耗。
      5、切料系統采用導板驅動切刀桿,導板往復運動,切斷力直線傳送,力大穩定且動態平衡性好。
      6、挾鉗系統可以180度翻轉或平移。利于成型工藝安排。
      7、配備變頻調速裝置,可在一定范圍內無極調速。
      8、配備故障檢出器及安全保護裝置,設備故障時自動停機,給予設備和工模具*大保護。
      9、送料箱安裝止推裝置,提高送料精度。

      四模四沖冷鐓機操作手冊

      1、螺絲或鋼絲的直徑應符合多工位冷鐓機的要求,不能冷鐓過粗或過細的螺絲。
      2、在多工位冷鐓機的冷鐓直徑允許范圍內,可根據所要求的錨固頭尺寸來調整夾具的位置,以便得到合適的螺絲伸出留量。
      3、在螺絲冷鐓部分的區域內須除銹和矯直。
      4、螺絲的端頭應磨平,以保證冷鐓錨固頭的準確形狀。
      5、螺絲鐓頭后須經過拉力試驗以檢驗錨固頭的強度是否合格。
      6、用半封閉切料工具切割毛坯,最簡單的方法是采用套筒式切料工具。
      7、在各個成型工位上都應該裝有沖頭退料裝置,凹模均應帶有套筒式頂料裝置。
      8、在有效使用期內,主滑塊導軌和工藝部件的結構都能保證沖頭和凹模的定位精度。
      9、在控制選料的擋板上必須安裝終端限位開關,必須注意鐓鍛力的控制。

      四模四沖冷鐓機優勢

      1、常溫下冷墩成型,工作表面光潔度好、精度高、強度性能優良。
      2、冷墩屬于少無切削工藝,節約原材料,減少用工成本,避免其他機床重復投資。
      3、冷墩工藝是利用模具直接用線材一次成型,由機械手操作,極大的提高生產效率,且安全可靠。
      4、冷墩成型工藝可以加工其它機床工藝無法加工的復雜零件。
      5、冷墩成型工藝可以替代溫鐓工藝,節約用工成本能源損耗,大幅度提高生產效率。

      四模四沖冷鐓機保養

      四模四沖冷鐓機保養制內容包括:四模四沖冷鐓機的日常維護保養、一級保養和二級保養。
      1、三級保養制是以操作者為主對設備進行以保為主、保修并重的強制性維修制度。
      2、制度化就是根據不同設備不同條件,規定不同維護周期和維護時間并嚴格執行。
      3、對定期維護工作,要制定工時定額和物質消耗定額并要按定額進行考核。
      4、企業應定期進行自檢、互檢,開展設備大檢查。
